ＵＳＢ機器（メモリドライブ、フロッピーなど）から直接制御

デザインシステムで制作したＵＳＢ機器（メモリドライブ、フロッピーなど）を元にジャカード選針を直接制御します。
メカジャカードでの紋紙製造工程は不要となり、紋データがあれば、直ちに製織にとりかかれます。
メカジャカード選針機構を、弊社製品に入れ換えるだけで運転可能になります。

ジャカードニードルセレクションボックス：SB 既存のジャカードに取り付けるだけで電子制御化を実現。マルチジャカード、高速ジャカードにも対応。カーペット、タオル、ネクタイ、レースなどあらゆる製品のカード作成・保管のコストを、削減して、合理化に寄与

ＳＢシリーズ

画期的な新機構

　従来方式（電磁石、ソレノイド）から、「バイモルフアクチュエーター」を採用。誤動作のない高速安定稼働を実現しました。
(Max.400rpm以上）

電磁石（ソレノイド）を使用しないことでコストダウンを実現。
また、消費電力も１／３以下で済みますのでランニングコストの低減にも寄与します。

　従来たいへん手間のかかった紋紙の作成、及び、紋紙の掛け替え作業、紋紙破れ、等の紋紙に起因する一切のトラブルから開放され、先進的で整然とした工場に変身できます。

　複数のジャカード(Max.15台）を１台のコントローラーで制御。今後ますます進むであろうデザインの大柄化にも対応、特にカーペット、カーテン、経編レース等に威力を発揮します。

　ハードディスク、メモリーは大容量を装備、多数の柄を蓄積でき、複数のデザインレイアウト、並び替え、リピート設定も画面上で簡単に行えます。

　当社のデザインシステムＳＫＹ及びＬＥＣＳと組み合わせることにより、ＣＡＤと織機のオンライン化等さらに効率的な合理化をはかれます。

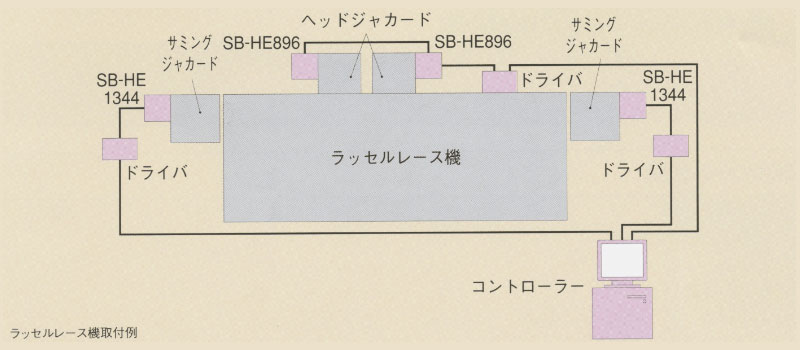

SB-HE（エンドレス用）

エンドレス用ジャカードならあらゆる機種に取り付け可能です。

４００rpm以上の高速ジャカードでも充分に対応します。

ジャカードを複数ある織機には絶大なる威力を発揮します。
　 (カーペット、カーテン、ラッセルレース等）

紋紙を使わないため、紋紙トラブルがなくなり、
　回転数を10〜15rpm上げられます。

ストロークを小さくできるため騒音もかなり低減できます。

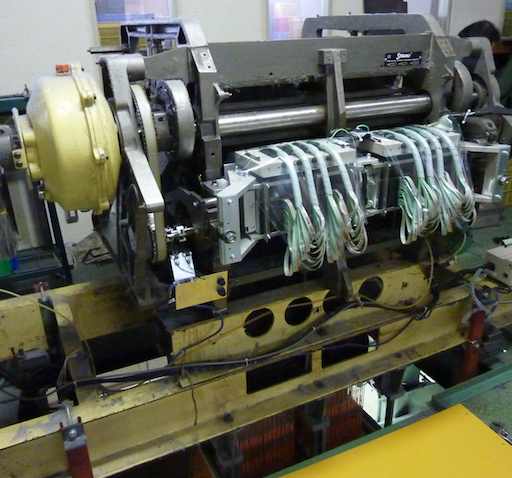

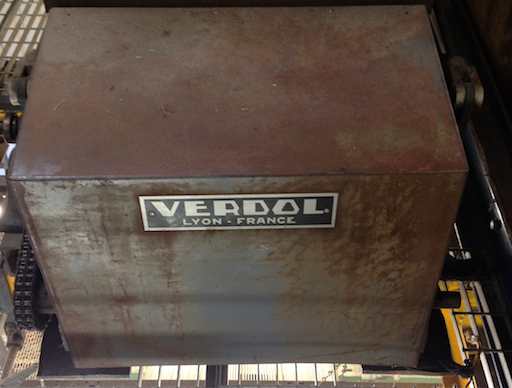

Verdol Antares 1344 Staubli 896 x 2

SB-N（西陣ピッチ用）

従来より使用されているカットペーパー用ジャカードに対応します。

西陣ピッチ(5.13mm)なら400/600/900/1200/1300と、
　あらゆる口数に対応します。

１ヘッド、１コントローラータイプで徹底したコストダウンにより、
　　お求めいただきやすい価格を実現しました。

メンテナンス性向上のためカセットの取り外し、
　　開閉をワンタッチでできる用工夫されています。

バイモルフアクチュエーターの採用により、
　誤動作なく長時間の安定稼働を実現しました。

SB-V（バンサンピッチ用）

世界で唯一当社のみが対応しているバンサンピッチ(4mm用)です。

ウィルトンカーペット用では世界各地で広くご愛用いただいております。

複数のヘッドを１台のコントローラーで制御できるため、
　たいへん便利です。

横柄編集ができるため、カーペットのピースもの、
　マットなどには特に適しています。

ＣＡＤとの連携により、別注カーペットなどのフルリピートデザインを、
　素早く製織できます。

安心のメンテナンス／サポート

メンテナンスは、カセット交換のみ、しかもワンタッチで交換できるのでたいへん便利です。また国内はもとより、海外にも広く多数のユーザーにご好評いただいておりますので、これからご使用になられる方も安心して導入していただけます。
